Plaats van herkomst: | China |
Merknaam: | BZB |
Certificering: | CE,TUV |
Modelnummer: | Bzb-FB-14M |
Min. bestelaantal: | 1 reeks |
---|---|
Prijs: | USD4000-5000 |
Verpakking Details: | De uitvoer Pacakge of Metaalpakket |
Levertijd: | 7-21 |
Betalingscondities: | TT of LC |
Levering vermogen: | 2000sets per Jaar |
naam: | Nevelcabine | Voeding: | 380V/50HZ/3Ph of andere Optie |
---|---|---|---|
Hittesysteem: | Diesel, gas, stoom, elektrische of andere optie | Hoofddeur: | Vouwen Stijl of Elektrische het rollen stijl |
Motor: | Chinees Merk of de Invoermerk | Controle sytem: | Schakelaarstijl of PLC Touch screencontrole |
Muur: | EPS, Rotswol van Pu voor optie | Kleur: | Wit of andere optie |
totale macht: | 6kw | Interne grootte: | 6.4x4x2.65m |
Voertuigstijl: | auto | ||
Hoog licht: | Pvc-gordijnvoorbereidingsstation,Militair Pvc-gordijnvoorbereidingsstation,Voorbereidingsruimte voor gegalvaniseerde staalplaat |

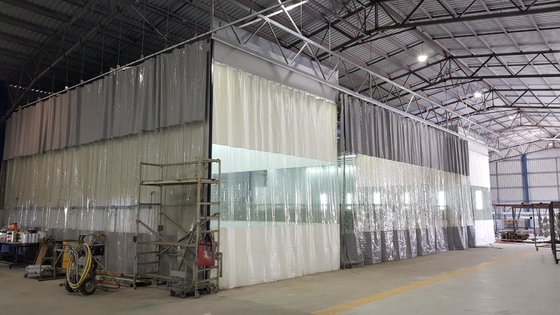

pvc gordijn prep station gegalvaniseerde staalplaat witte kleur schilderij militair product
Kamer grootte | Innerlijke dimensie | 14000×6500×4000 (L×B×H) | ||
Externe afmetingen | 14305×10350×4800 (L×B×H) | |||
Kamer lichaam | structuur | wandpanelen worden verticaal geïnstalleerd, met kolomversterkingen en stalen framebalken.De statische drukkamer bevindt zich bovenaan de operatiekamer.Tussen destatischdrukkamer en de operatiekamer, er zijn topnetten, schotten en hoogwaardig filterkatoen.800 mm; | ||
wandpaneel | 7 5 mmdik dubbelzijdigδ=0,4 2 6mmkleur stalen plaat, socket type,breedte: 1150mm, vulmateriaal:steenwol; | |||
dak | Een laagδ-0.8mm hoog-kwaliteit gegalvaniseerde staalplaat is gebogen; | |||
ventilatie | Twee rijen greppeluitlaat, volledig druppeltype, bovenste en onderste rij; | |||
Randmateriaal | Gemaakt van δ-1,2 mm gegalvaniseerde staalplaat, gepoedercoat; | |||
Hoofddeur- | structuur |
De elektrische rolpoort is gemaakt van kleurstaalplaat met:δ=0,6 mm binnen en buiten, enhet midden is gevuld met vuurvaste en warmte-isolerende beschermingsmaterialen.De elektrische deurbedieningskast is binnen en buiten de kamer geïnstalleerd, die kan worden opgetild en neergelaten en is uitgerust met een valbeveiliging; Configureer de handmatige noodopeningsmethode. |
||
type | Dwars door | |||
hoeveelheid | Afmeting deuropening: 50 00 × 38 00mm (B × H),in totaal 2 groepen (waarvan één in serie gedeeld); | |||
Veilige werkdeur | structuur | Het keurt een framestructuur van aluminiumlegering goed, uitgerust met een observatievenster van gehard glas en een drukvergrendelingsapparaat om drukverlichting te garanderen wanneer de positieve binnendruk te groot is.Afmeting observatievenster:1000 × 400 × 5 mm; | ||
hoeveelheid | Deurbladmaat: 800 × 2000 mm (B × H), Aantal: 2 sets in totaal (voor en achter aan de rechterkant) | |||
Pit | structuur |
ijzer is voorgegraven rond de greppel, voorzien van gemalen katoenen beugel, glasvezelkatoen en grondrooster.Het grondrooster is gemaakt van 30 × 4 plat ijzer en het oppervlak is bespoten met olie; Het rooster draagt 2000KG/wiel; |
||
hoeveelheid | In totaal 2 | |||
Luchttoevoersysteem | Kastje | Gemaakt van profielen en staalplaten, bedekt met verzinkte staalplaten, in het midden gevuld met steenwol isolatiemateriaal, op het oppervlak gespoten, | ||
Ventilatorparameters | WDL-500, luchtvolume:20 000m³/h, volle druk:60 0Pa, ventilator brandveilig | |||
Motorparameters: |
Vermogen: 27,5 kW, Snelheid:1440rpm, Spanning:380V/50Hz/3P,Klasse 4 Explosieveilige motoren |
|||
overdrachtsmethode: | riemaandrijving | |||
hoeveelheid | Elke groep is2 × 7.5KW, een totaal van3groepen, totale luchttoevoer:120000m³/u | |||
lawaai | 75-80db _ _ | |||
Uitlaatsysteem | Kastje | Gemaakt van profielen en staalplaten, bedekt met gegalvaniseerde staalplaten, gevuld met steenwol isolatiemateriaal, en op het oppervlak gespoten | ||
Ventilatorparameters | W DL-seriecentrifugaalventilator, model: WDL-710 , luchthoeveelheid:40000m³ /u, volle druk:600 Pa, ventilator vuurvast; | |||
Motorparameters: |
Stroom:15 kW, Snelheid:1440rpm, Spanning:380V/50Hz/3P,Klasse 4 Explosieveilige motoren |
|||
overdrachtsmethode: | riemaandrijving | |||
hoeveelheid | 1 ×15 KW per groep,3groepen in totaal, totaal luchtafvoervolume:120000m³/u | |||
lawaai | 75-85db | |||
Verlichtingssysteem | topverlichting | 24groepen ×4=96×18W, LED-buis ; | ||
Installatie methode | 4 5° aan beide zijden + middelste tegelinstallatie | |||
Verlichting op de onderste rij | 18 groepen × 4 = 72 × 18 W, LED-buis; | |||
Installatie methode | 9 groepen op de linkermuur, 9 groepen op de rechtermuur,verticaal verspringende installatie, | |||
Glas | Verlichting met4.0 mm gehard glas | |||
Lightbox-formulier | Explosieveilige lichtbak | |||
parameter | Helderheid10 00LUX;totale kracht:3024 W | |||
filtersysteem | Inlaatluchtfilter | G 4-kwaliteit zakfilter katoen met primair effect, filtert stof boven 10 m | ||
bovenste filter | F5 filter katoen B NAAR B-560G, filter stof boven 5μm | |||
retourluchtfilter | glasvezelfilter | |||
Afgasbehandeling | Labyrint verf filterpapier + glasvezel filter katoen + actieve kool filterzak | |||
EENirkanaal | Materiaal | Het luchtkanaal is gemaakt door gegalvaniseerde plaat te buigen met:δ=0.8 en de twee uiteinden zijn verbonden met malflenzen | ||
hoeveelheid |
Afzuigkanaal klant zelf geconfigureerd methandmatige afstelling demper:2 |
|||
Opmerking | ||||
Verwarmingssysteem | verwarmingsmethode: | Gasbrander + warmtewisselaar | ||
Warmte-uitwisselingsoven | Gemaakt van 1Gr18Ni9Ti roestvrij staal (SUS304),δ= 1,5 mm, gemaakt van dubbellaagse warmtewisselaar roestvrijstalen buis;De galblaas van de oven is vergroot en verlengd, | |||
Brander | R S44/1Italiaanse Ria Roadgas-branderverwarming, de calorische waarde van de brander:440.000 Kcal/u | |||
schakelaar demper | Pneumatische aandrijvingvoert interne en externe cyclusconversie uit, | |||
hoeveelheid | In totaal 2 sets, de maximale calorische waarde: 880.000 Kcal/h; | |||
rook buis | Zelfvoorziening door de klant | |||
temperatuurstijging vermogen: | △ T 40 ℃ | |||
Elektronisch regelsysteem: | Materiaal | Mechanische knopbediening, de belangrijkste componenten zijn:Schneider merk; | ||
Controle systeem | Luchttoevoer- en uitlaatmotor met frequentieomvormer, start frequentieomzetting | |||
Functie |
Bediend door mechanische knop, uitgerust met normale temperatuur slijpen, verwarming slijpen, lichtschakelaar, temperatuurinstelling, noodstopschakelaar, storingsalarm, cumulatieve tijd, temperatuurbegrenzer, met ronde manometer. Temperatuur- en vochtigheidsweergave, luchtinlaattemperatuurweergave: Het luchtinlaatfilter katoen is uitgerust met een drukdetectieapparaat Het bovenste filterkatoen is uitgerust met een drukdetectieapparaat Het uitblaasfilterkatoen is uitgerust met een drukdetectieapparaat |
|||
speciale instructies | Het zeefdrukpaneel let op de kwaliteit en de Russische lettertypen moeten gescheiden zijn en kunnen niet met elkaar worden verbonden.Daarnaast dient de gasleiding van de manometer voorzien te worden van 2 stuks.6 meter | |||
Spanning | 380V, 50HZ, 3P | maximale temperatuur | 60 | |
Onbelaste windsnelheid | ≥0,25 m /s | Nominaal totaal vermogen | 66 kW | |
kleur | Optioneel: wit, zeeblauw | |||
ander | Het is in serie geschakeld met de spuitcabine en een set elektrische rolluiken wordt gedeeld op de serieschakeling. |
----------------------------------------Veelgestelde vragen--------- --------------------------------
Bent u Handelsbedrijf of fabrikant?
Wij zijn de fabrikant met exportlicentie. We hebben twee fabrieken in Guangzhou en in Jiangsu, China.
Hoe kunnen we samenwerken?
Hoe kunnen we samenwerken?
1. Turnkey-project:
Ons bedrijf zal verantwoordelijk zijn om u te helpen bij het ontwerpen, produceren, installeren van de productielijn,
debugging en uw personeelstrainingen, ook zullen wij u one-stop-service bieden voor uw:
inkoop van productiefaciliteiten.
2. Apparatuurlevering:
Ons bedrijf zal u niet alleen de apparatuur leveren, maar u ook de installatie ter plaatse aanbieden;
ook instructie en begeleiding.
3. Andere samenwerkingsstijl.
Blijf flexibel en bespreek.
Hoe zit het met de dienst na verkoop?
1. Bied technische ondersteuning en upgrade van de productielijn;
2. Feedback binnen 12 uur na ontvangst van een storingsmelding of servicevereiste;
3. Gratis training over de gebruikershandleiding
4. Gebruiksvriendelijke Engelse handleiding of bedieningsvideo voor gebruik en onderhoud van de machine.
5. Indien nodig kan aan training en installatie ter plaatse worden voldaan.
6. Op tijd levering.
7. Een jaar Gruantee.
