Plaats van herkomst: | China |
Merknaam: | BZB |
Certificering: | CE,TUV |
Modelnummer: | Bzb-EX3 |
Min. bestelaantal: | 1 reeks |
---|---|
Prijs: | USD20000-50000 Per Unit |
Verpakking Details: | De uitvoer Pacakge of Metaalpakket |
Levertijd: | 30-90 |
Betalingscondities: | TT of LC |
Levering vermogen: | 2000sets per Jaar |
naam: | De cabine van de de industrienevel | Voeding: | 380V/50HZ/3Ph of andere Optie |
---|---|---|---|
Het gebruiken van energie: | Diesel, gas, stoom, elektrische of andere optie | Hoofddeur: | Vouwen Stijl of Elektrische het rollen stijl |
Motor: | Chinees Merk of de Invoermerk | Controle sytem: | Schakelaarstijl of PLC Touch screencontrole |
Muur: | Metaal sheld, EPS, Rotswol van Pu voor optie | Kleur: | Wit of andere optie |
Toepassing: | Bus/vrachtwagen of andere Metaalproducten | Energiebronnen: | water, elektriciteit, gas |
Deklaagdikte: | 10-50um | Afmeting: | Zoals vereisen |
Hoog licht: | Natuurlijk inlaatluchtspuitcabine,industriële inlaatluchtspuitcabine |

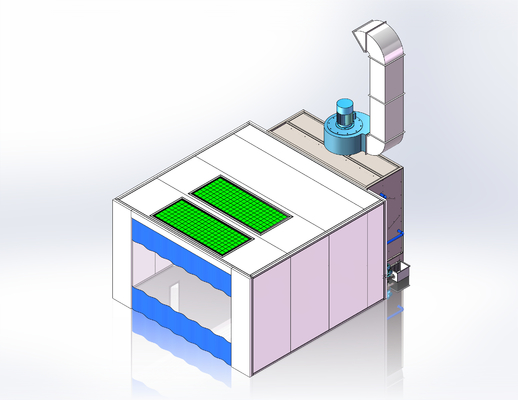

Natuurlijk inlaatlucht spuitcabine watergordijn filter meubels industrail
Dimensie | Innerlijke dimensie | 15000×5000×5000 (L×B×H) | ||||||
Externe dimensie | 16896×5146×5800 (L×B×H) | |||||||
Hoofdingang | Structuur | Handmatige vouwdeur van aluminiumlegering met 4 vleugels, binnen en buiten δ= 0,476 mm stalen plaat in kleur, 70 mm dik, binnenvulling: productie van EPS-wandplaten, uitgerust met standaard kijkvenster van gehard glas, afmeting: 550 × 1150 mm (B × H); | ||||||
Type | Zij-ingang en uitgang | |||||||
Hoeveelheid | Deuropeningsmaat: 4000 × 4650 mm (B × H), 1 groep in totaal; | |||||||
Servicedeur | Structuur | Framestructuur van aluminiumlegering, observatievenster van gehard glas en drukvergrendelingsapparaat worden gebruikt om drukontlasting te garanderen in geval van overmatige positieve druk binnenshuis. Afmetingen kijkvenster: 1000 × 400 × 5 mm | ||||||
Hoeveelheid | Deurbladmaat: 800 × 2000 mm (B × H), aantal: 2 sets in totaal | |||||||
Retourluchtkast | Structuur | Gemaakt van profiel en staalplaat, binnen en buiten δ= 0,8mm gegalvaniseerde staalplaat bekleding, in het midden gevuld met steenwol isolatiemateriaal, en op het oppervlak gespoten; | ||||||
Hoeveelheid | 1 stuk in totaal | |||||||
Luchttoevoersysteem | Kastje | Het frame is gelast met 50 vormmaterialen, binnen en buiten δ= 0,8 mm gegalvaniseerde staalplaat bekleding, in het midden gevuld met steenwol isolatiemateriaal, en op het oppervlak gespoten; | ||||||
Fan | YDW-serie centrifugaalventilator, model: YDW-5.6M, luchtvolume: 20000m ³/h.Volledige druk: 820pa, vermogen: 7,5 kW; | |||||||
Rijmodus: | Externe rotor centrifugaalventilator | |||||||
Hoeveelheid | 2 × 7,5 kw per groep, 1 sets in totaal, totaal luchttoevoervolume: 40000m ³/h, | |||||||
Lawaai | ≤85dB | |||||||
Luchtuitlaatsysteem | Kastje | Het frame is gelast met 50 vormmaterialen, binnen en buiten δ= 0,8 mm gegalvaniseerde staalplaat bekleding, in het midden gevuld met steenwol isolatiemateriaal, en op het oppervlak gespoten; | ||||||
Fan | 4-82 serie centrifugaalventilator, model: 4-82-6.3E, luchtvolume: 36037m ³/h.Totale druk: 1076pa, | |||||||
Motor | Vermogen: 15kw, aantal polen: 4 polen, | |||||||
Rijmodus: | Katrolaandrijving | |||||||
Hoeveelheid | 15 kW voor elke groep, 1 groep in totaal, totaal luchtafvoervolume: 36037 m ³/h, | |||||||
Lawaai | ≤85dB | |||||||
Verlichtingssysteem | Plafondlamp | 18 groepen × 4 stuks =72 stuks × 18 W, LED buis; | ||||||
Installatietype: | 45° aan beide kanten | |||||||
Bodemlicht | 20 groepen × 2 stuks =40 stuks × 18 W, LED buis; | |||||||
Installatietype: | 10 groepen linkermuur en 10 groepen rechtermuur worden afwisselend verticaal op en neer geïnstalleerd, | |||||||
Glas | De lamp is voorzien van 4.0mm gehard glas | |||||||
Lampendoos | Standaard | |||||||
Specificatie | Verlichting ≥ 800Lux;Totaal vermogen: 2016w | |||||||
Filtratiesysteem: | Luchtinlaatfilter | G3 primaire filtratie, filtert 10μm stof erboven uit | ||||||
Plafondfilter | F5 filterkatoen B tot b-560g, kan 5μm stof boven filteren; | |||||||
Luchtretourfilter | Glasvezel filter katoen | |||||||
Uitlaatgasbehandeling | Actieve koolfiltratie | |||||||
kanaal | Materiaal | Het luchtkanaal keurt δ= 0,8 goed, de gegalvaniseerde plaat moet worden gebogen en gefabriceerd en beide uiteinden zijn uitgerust met een matrijsflensverbinding | ||||||
Hoeveelheid | Rechte buis: 5 secties, 90° bocht: 1st, 45° bocht: 1st, handmatige regelklep: 1st, luchtinlaat is voorzien van handmatige regelklep; | |||||||
Opmerking | Luchttoevoerleiding met isolatieleiding van steenwol | |||||||
Verwarmingssysteem | Verwarmingstype: | Brandstofverbrandingsmachine + warmtewisselaar | ||||||
Ovenvoering voor warmtewisseling | 1Gr18Ni9Ti roestvrij staal (SUS304) wordt gebruikt, δ = 1,5 mm, gemaakt van dubbellaagse roestvrijstalen buizen met warmtewisseling;Vergrote en verlengde ovenvoering | |||||||
Brander | Rl34 Italiaanse riyalu brandstofverbrandingsmachine verwarming, calorische waarde van verbrandingsmachine: 340000 kcal/h; | |||||||
Wissel demper | De pneumatische demper voert interne en externe circulatieconversie uit, | |||||||
Hoeveelheid | 1 set in totaal, maximale calorische waarde: 5340000 kcal/h; | |||||||
Schoorsteen | Voorzien van 5 rechte buizen en 2 bochten, δ= Vervaardiging van 0,8 mm verzinkte plaat, | |||||||
Elektrische 3D-lift (optioneel) | Hefhoogte | 500-3500㎜ | Laterale uitzetting | 900-1200㎜ | ||||
Longitudinale slag | 13000㎜ | Stroom | 3KW/set | |||||
Hoeveelheid | 2 stuks / set (1 set voor elke kant), 1 set in totaal | |||||||
Elektrisch regelsysteem: | Materiaal | Knopbediening, hoofdcomponenten zijn van het merk Schneider; | ||||||
Controle systeem | Standaard direct opstarten wordt gebruikt voor luchttoevoer en standaardstep-down opstartcontrolesysteem wordt gebruikt voor luchtuitlaat; | |||||||
Functie | Schilderen, schilderen met temperatuurstijging, verfbakken, verlichting, noodstopschakelaar, storingsalarm, accumulatieve tijd, temperatuurbegrenzer, bescherming tegen vertraging bij het bakken van verf, motoroverbelasting en overstroombeveiliging, vergrendeling van ventilator en verwarmingssysteem, enz. | |||||||
Speciale specificatie: | ||||||||
Spanning | 380V,50HZ,3P | Mmaximale temperatuur | 80℃ | |||||
Windsnelheid | 0,44 m/s | Nominaal totaal vermogen | 34KW | |||||
Kleur | Optioneel: wit, blauw | |||||||
anderen |
----------------------------------------Veelgestelde vragen--------- --------------------------------
Bent u Handelsbedrijf of fabrikant?
Wij zijn de fabrikant met exportlicentie. We hebben twee fabrieken in Guangzhou en in Jiangsu, China.
Hoe kunnen we samenwerken?
Hoe kunnen we samenwerken?
1. Turnkey-project:
Ons bedrijf zal verantwoordelijk zijn om u te helpen bij het ontwerpen, produceren, installeren van de productielijn,
debugging en uw personeelstrainingen, ook zullen wij u one-stop-service bieden voor uw:
inkoop van productiefaciliteiten.
2. Apparatuurlevering:
Ons bedrijf zal u niet alleen de apparatuur leveren, maar u ook de installatie ter plaatse aanbieden;
ook instructie en begeleiding.
Hoe zit het met de dienst na verkoop?
1. Bied technische ondersteuning en upgrade van de productielijn;
2. Feedback binnen 12 uur na ontvangst van een storingsmelding of servicevereiste;
3. Gratis training over de gebruikershandleiding
4. Gebruiksvriendelijke Engelse handleiding of bedieningsvideo voor gebruik en onderhoud van de machine.
5. Een jaar Gruantee.
