Plaats van herkomst: | China |
Merknaam: | BZB |
Certificering: | CE,TUV |
Modelnummer: | Bzb-EX3 |
Min. bestelaantal: | 1 reeks |
---|---|
Prijs: | USD20000-50000 Per Unit |
Verpakking Details: | De uitvoer Pacakge of Metaalpakket |
Levertijd: | 30-90 |
Betalingscondities: | TT of LC |
Levering vermogen: | 2000sets per Jaar |
naam: | De cabine van de de industrienevel | Voeding: | 380V/50HZ/3Ph of andere Optie |
---|---|---|---|
Het gebruiken van energie: | Diesel, gas, stoom, elektrische of andere optie | Hoofddeur: | Vouwen Stijl of Elektrische het rollen stijl |
Motor: | Chinees Merk of de Invoermerk | Controle sytem: | Schakelaarstijl of PLC Touch screencontrole |
Muur: | Metaal sheld, EPS, Rotswol van Pu voor optie | Kleur: | Wit of andere optie |
Toepassing: | Bus/vrachtwagen of andere Metaalproducten | Energiebronnen: | water, elektriciteit, gas |
Deklaagdikte: | 10-50um | Afmeting: | Zoals vereisen |
Hoog licht: | 15 m bus spuitcabine,semi-down draft bus spuitcabine |

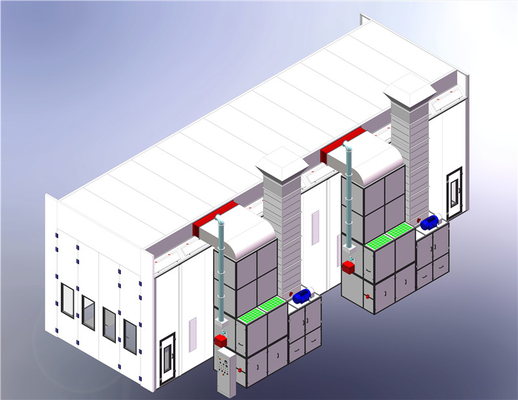

15m bus spuitcabine semi-down trekafzuiging OEM-productie
Ttechnische configuratie vanSbiddenCabine (BZB-FB-1500L) | ||||||||
Dimensie | Innerlijke dimensie | 15000×5000×5000 (L×B×H) | ||||||
Externe dimensie | 16896×5146×5800 (L×B×H) | |||||||
Kamer | Structuur | Semi-drop type, stalen composietbalk met stalen framestructuur als frame en stalen verstijvers;De wandplaat is verticaal ingebed.De statische drukkamer bevindt zich bovenop de operatiekamer.Tussen de statische drukkamer en de operatiekamer zijn het bovennet, de geleideplaat en het hoogwaardige filterkatoen verhard.De hoogte van de statische drukkamer: 800 mm; | ||||||
Wandpaneel | 70 mm dikke dubbele zijden δ=0,476 mm kleur staalplaat, moftype, breedte: 1150 mm, vulmateriaal: EPS; | |||||||
Plafondpaneel | Enkele laag met statische kamer aan de voorkant δ-0,8 mm hoogwaardige verzinkte staalplaat door te buigen;50 mm dik dubbelzijdig zonder statische kamer in het achterste gedeelte δ= Gemaakt van 0,476 mm kleurstaalplaat, moftype, breedte: 1150 mm, vulmateriaal: EPS; | |||||||
Ventilatie | Achterwanduitlaat, full drop type, boventoevoer en onderafvoer; | |||||||
Randen | δ-1,2 mm gegalvaniseerde stalen plaat en behandeld door poederspuiten; | |||||||
Hoofdingang | Structuur | Handmatige vouwdeur van aluminiumlegering met 4 vleugels, binnen en buiten δ= 0,476 mm stalen plaat in kleur, 70 mm dik, binnenvulling: productie van EPS-wandplaten, uitgerust met standaard kijkvenster van gehard glas, afmeting: 550 × 1150 mm (B × H); | ||||||
Type | Zij-ingang en uitgang | |||||||
Hoeveelheid | Deuropeningsmaat: 4000 × 4650 mm (B × H), 1 groep in totaal; | |||||||
Servicedeur | Structuur | Framestructuur van aluminiumlegering, observatievenster van gehard glas en drukvergrendelingsapparaat worden gebruikt om drukontlasting te garanderen in geval van overmatige positieve druk binnenshuis. Afmetingen kijkvenster: 1000 × 400 × 5 mm | ||||||
Hoeveelheid | Deurbladmaat: 800 × 2000 mm (B × H), aantal: 2 sets in totaal | |||||||
Retourluchtkast | Structuur | Gemaakt van profiel en staalplaat, binnen en buiten δ= 0,8mm gegalvaniseerde staalplaat bekleding, in het midden gevuld met steenwol isolatiemateriaal, en op het oppervlak gespoten; | ||||||
Hoeveelheid | 1 stuk in totaal | |||||||
Luchttoevoersysteem | Kastje | Het frame is gelast met 50 vormmaterialen, binnen en buiten δ= 0,8 mm gegalvaniseerde staalplaat bekleding, in het midden gevuld met steenwol isolatiemateriaal, en op het oppervlak gespoten; | ||||||
Fan | YDW-serie centrifugaalventilator, model: YDW-5.6M, luchtvolume: 20000m ³/h.Volledige druk: 820pa, vermogen: 7,5 kW; | |||||||
Rijmodus: | Externe rotor centrifugaalventilator | |||||||
Hoeveelheid | 2 × 7,5 kw per groep, 1 sets in totaal, totaal luchttoevoervolume: 40000m ³/h, | |||||||
Lawaai | ≤85dB | |||||||
Luchtuitlaatsysteem | Kastje | Het frame is gelast met 50 vormmaterialen, binnen en buiten δ= 0,8 mm gegalvaniseerde staalplaat bekleding, in het midden gevuld met steenwol isolatiemateriaal, en op het oppervlak gespoten; | ||||||
Fan | 4-82 serie centrifugaalventilator, model: 4-82-6.3E, luchtvolume: 36037m ³/h.Totale druk: 1076pa, | |||||||
Motor | Vermogen: 15kw, aantal polen: 4 polen, | |||||||
Rijmodus: | Katrolaandrijving | |||||||
Hoeveelheid | 15 kW voor elke groep, 1 groep in totaal, totaal luchtafvoervolume: 36037 m ³/h, | |||||||
Lawaai | ≤85dB | |||||||
Verlichtingssysteem | Plafondlamp | 18 groepen × 4 stuks =72 stuks × 18 W, LED buis; | ||||||
Installatietype: | 45° aan beide kanten | |||||||
Bodemlicht | 20 groepen × 2 stuks =40 stuks × 18 W, LED buis; | |||||||
Installatietype: | 10 groepen linkermuur en 10 groepen rechtermuur worden afwisselend verticaal op en neer geïnstalleerd, | |||||||
Glas | De lamp is voorzien van 4.0mm gehard glas | |||||||
Lampendoos | Standaard | |||||||
Specificatie | Verlichting ≥ 800Lux;Totaal vermogen: 2016w | |||||||
Filtratiesysteem: | Luchtinlaatfilter | G3 primaire filtratie, filtert 10μm stof erboven uit | ||||||
Plafondfilter | F5 filterkatoen B tot b-560g, kan 5μm stof boven filteren; | |||||||
Luchtretourfilter | Glasvezel filter katoen | |||||||
Uitlaatgasbehandeling | Actieve koolfiltratie | |||||||
kanaal | Materiaal | Het luchtkanaal keurt δ= 0,8 goed, de gegalvaniseerde plaat moet worden gebogen en gefabriceerd en beide uiteinden zijn uitgerust met een matrijsflensverbinding | ||||||
Hoeveelheid | Rechte buis: 5 secties, 90° bocht: 1st, 45° bocht: 1st, handmatige regelklep: 1st, luchtinlaat is voorzien van handmatige regelklep; | |||||||
Opmerking | Luchttoevoerleiding met isolatieleiding van steenwol | |||||||
Verwarmingssysteem | Verwarmingstype: | Brandstofverbrandingsmachine + warmtewisselaar | ||||||
Ovenvoering voor warmtewisseling | 1Gr18Ni9Ti roestvrij staal (SUS304) wordt gebruikt, δ = 1,5 mm, gemaakt van dubbellaagse roestvrijstalen buizen met warmtewisseling;Vergrote en verlengde ovenvoering | |||||||
Brander | Rl34 Italiaanse riyalu brandstofverbrandingsmachine verwarming, calorische waarde van verbrandingsmachine: 340000 kcal/h; | |||||||
Wissel demper | De pneumatische demper voert interne en externe circulatieconversie uit, | |||||||
Hoeveelheid | 1 set in totaal, maximale calorische waarde: 5340000 kcal/h; | |||||||
Schoorsteen | Voorzien van 5 rechte buizen en 2 bochten, δ= Vervaardiging van 0,8 mm verzinkte plaat, | |||||||
Elektrische 3D-lift (optioneel) | Hefhoogte | 500-3500㎜ | Laterale uitzetting | 900-1200㎜ | ||||
Longitudinale slag | 13000㎜ | Stroom | 3KW/set | |||||
Hoeveelheid | 2 stuks / set (1 set voor elke kant), 1 set in totaal | |||||||
Elektrisch regelsysteem: | Materiaal | Knopbediening, hoofdcomponenten zijn van het merk Schneider; | ||||||
Controle systeem | Standaard direct opstarten wordt gebruikt voor luchttoevoer en standaardstep-down opstartcontrolesysteem wordt gebruikt voor luchtuitlaat; | |||||||
Functie | Schilderen, schilderen met temperatuurstijging, verfbakken, verlichting, noodstopschakelaar, storingsalarm, accumulatieve tijd, temperatuurbegrenzer, bescherming tegen vertraging bij het bakken van verf, motoroverbelasting en overstroombeveiliging, vergrendeling van ventilator en verwarmingssysteem, enz. | |||||||
Speciale specificatie: | ||||||||
Spanning | 380V,50HZ,3P | Mmaximale temperatuur | 80℃ | |||||
Windsnelheid | 0,44 m/s | Nominaal totaal vermogen | 34KW | |||||
Kleur | Optioneel: wit, blauw | |||||||
anderen |
Dit is een door de klant gemaakte industriespuitcabine op basis van de behoefte van de klant. Werkplaatsruimte.
Produceer capaciteit. Neem contact met ons op als u behoefte heeft. We kunnen ontwerpen om uw wensen volledig te vervullen.
Het volgende project is in Dandong:(Een zeer groot staatsbedrijf maakte luchthavens)
en bruggenproject)
Een deel van ons project.
----------------------------------------Veelgestelde vragen--------- --------------------------------
Bent u Handelsbedrijf of fabrikant?
Wij zijn de fabrikant met exportlicentie. We hebben twee fabrieken in Guangzhou en in Jiangsu, China.
Hoe kunnen we samenwerken?
Hoe kunnen we samenwerken?
1. Turnkey-project:
Ons bedrijf zal verantwoordelijk zijn om u te helpen bij het ontwerpen, produceren, installeren van de productielijn,
debugging en uw personeelstrainingen, ook zullen wij u one-stop-service bieden voor uw:
inkoop van productiefaciliteiten.
2. Apparatuurlevering:
Ons bedrijf zal u niet alleen de apparatuur leveren, maar u ook de installatie ter plaatse aanbieden;
ook instructie en begeleiding.
Hoe zit het met de dienst na verkoop?
1. Bied technische ondersteuning en upgrade van de productielijn;
2. Feedback binnen 12 uur na ontvangst van een storingsmelding of servicevereiste;
3. Gratis training over de gebruikershandleiding
4. Gebruiksvriendelijke Engelse handleiding of bedieningsvideo voor gebruik en onderhoud van de machine.
5. Een jaar Gruantee.
Contactpersoon: Miss. Phebe Lee
Tel.: +8613631316807
Fax: 86-20-36832750
